Cuadro de Mandos

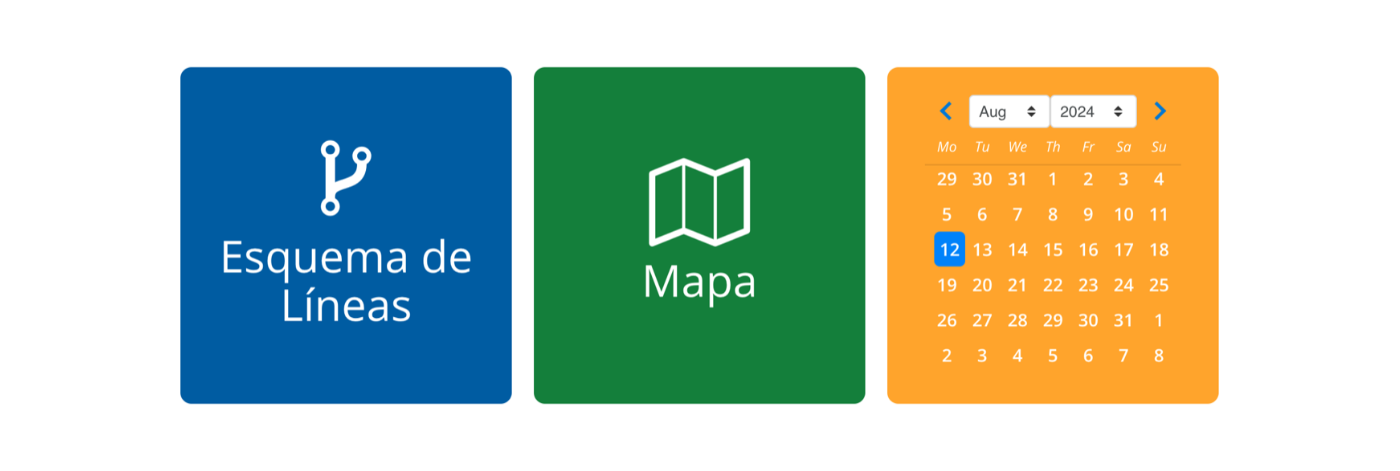

Podemos encontrar el Cuadro de Mandos en la pagina de inicio de myBus Manage. Este contiene accesos directos a algunas funciones de control especiales como: Esquema de Líneas, Mapa y Calendario.

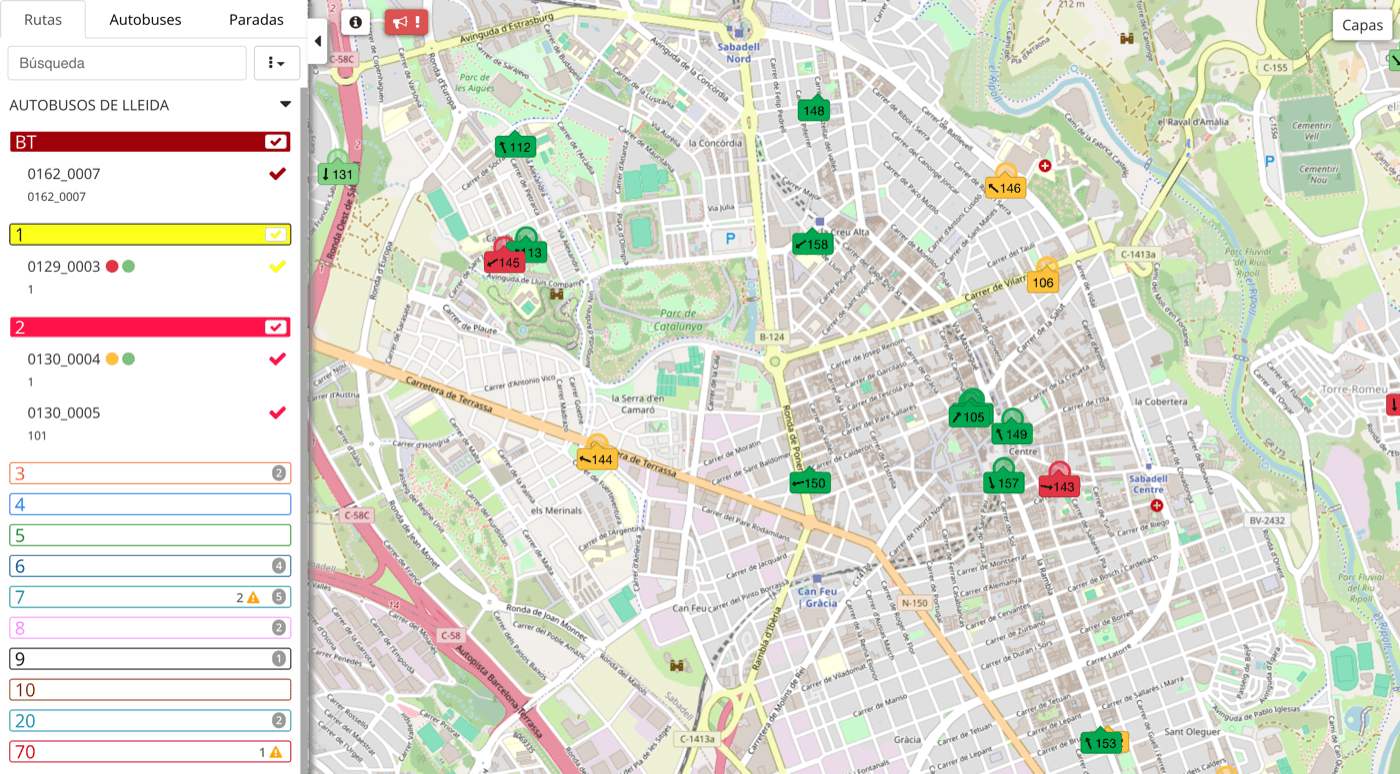

Mapa de Líneas
El la vista del cuadro de mandos encontramos el acceso directo a Mapas. Este mapa, nos ayuda a visualizar los autobuses en tiempo real.
En la siguiente lista se muestra la leyenda de los posibles estados del autobús:
- Puntual
- En cabecera
- Con retraso
- Adelantado
- Hacia cabecera
- Perdido
- Fuera de servicio
- Sin conexión
- Sin GPS
- Programado sin datos
- Puntualidad por frecuencia
Esta lista se puede desplegar en la aplicación haciendo clic en el botón de información situado en la parte de arriba, a la izquierda del mapa.
Junto al botón de información tenemos también otro botón con un icono de un megáfono y una exclamación . Si este botón aparece con fondo rojo significará que hay incidencias activas pendientes de revisión y haciendo click en él podremos acceder a la ventana de Incidencias.
Pestaña Rutas

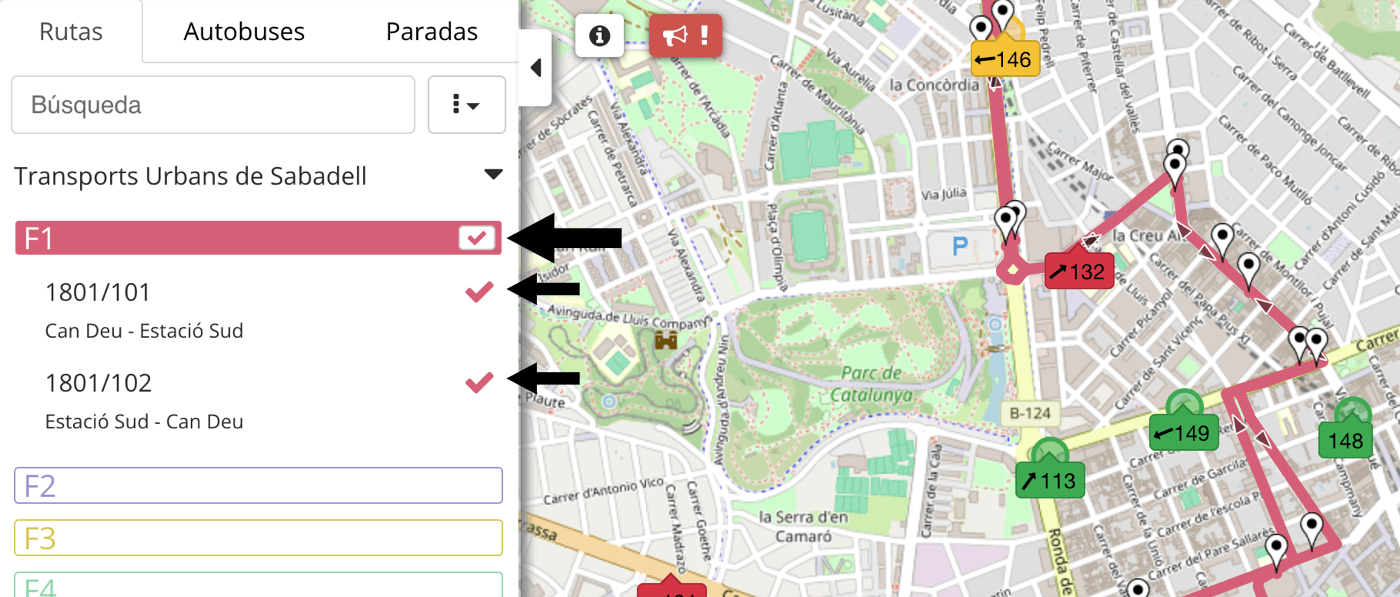

Para visualizar u ocultar las líneas y las rutas, clic en la pestaña rutas del menú izquierdo y clic en el checkbox de la linea.
También veremos en cada ruta los autobuses que la están recorriendo representados por un punto, del color del estado del vehículo. Haciendo clic en ese punto nos desplegará la información del vehículo en el mapa.
Pestaña Autobuses

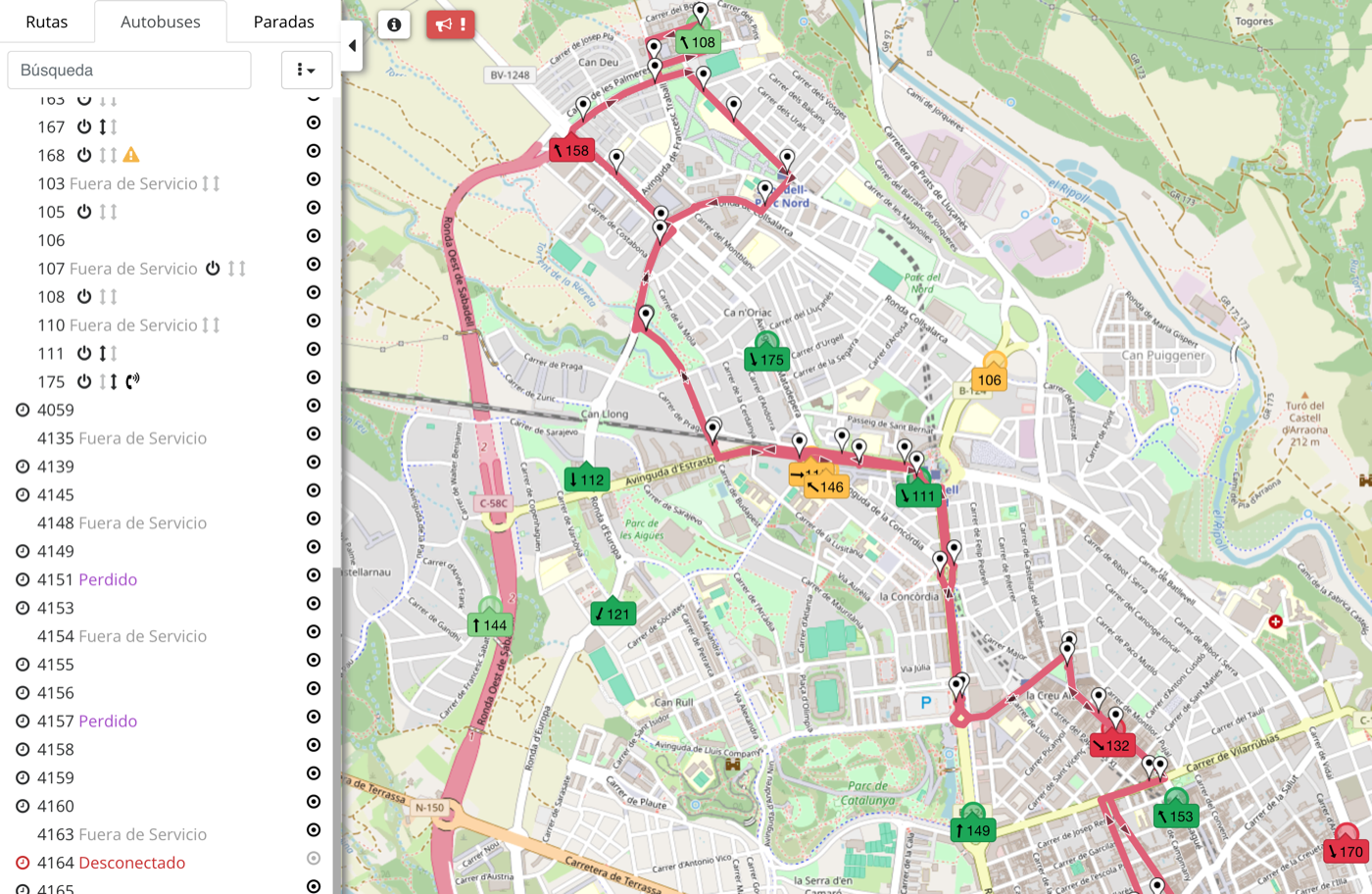

En el desplegable de la izquierda en la pestaña Autobuses, veremos un listado de todos los vehículos de la agencia.
El botón que aparece en forma de diana al lado del nombre de los autobuses nos será útil cuando queramos encontrarlo ya que se se centrará el mapa en el bus seleccionado dentro del mapa al pulsarlo.
- Si aparece con el icono de reloj al lado izquierdo significa que está programado.
- El icono de exclamación a la derecha significa que el vehículo envía algún parámetro fuera de rango. Puede que sea alta ocupación o que cualquier parámetro del FMS esté fuera de rango. Pasar el ratón por encima para saber a que se refiere cada aviso.
- Las flechas representan las 2 puertas del vehículo, si están en gris es que se encuentran cerradas y en negro abiertas
- El icono contacto nos indica si el vehículo está encendido o apagado.
- Si el vehículo se encuentra en una llamada aparecerá un icono de teléfono.
Los tres puntos al lado de la barra de búsqueda nos muestran un desplegable donde podremos seleccionar ver los buses desconectados así como todos los buses (en servicio y desconectados).
También podremos elegir como visualizar los colores del bus según los siguientes tres parametros:
- Color de autobús por tiempo teórico: Nos mostrará el adelanto o el retraso según estaba establecido teóricamente en comparación a la realidad. Esta será la opción seleccionada por defecto.
- Color de autobús por frecuencia: Solamente las rutas que hayamos definido que funcionan por frecuencia, las que utilizan antibunching (anti-agrupamiento) y que además tengan un autobús delante, se podrán ver así. Si el vehículo está mostrándose por frecuencia se mostrará un círculo azul alrededor del número. Podemos editar los parámetros de adelanto o atraso en este mismo desplegable.
- Color del autobús por línea: El color del autobús será del mismo color que la ruta que recorre.

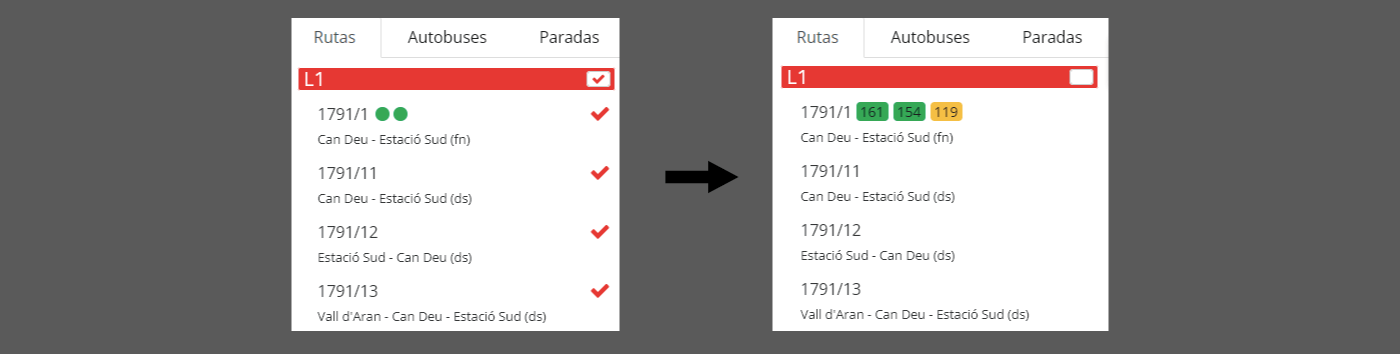

El campo Mostrar Bus en Rutas nos dejará ver el nombre del bus en la lista de Rutas en vez de puntos.
Al hacer clic en los autobuses, ya sea en la lista o en el mapa, se desplegará la información relevante. La flecha hacia abajo , despliega información adicional. También podremos llamar, enviar mensajes a ese vehículo, ver los valores de FMS o añadir un bus de refuerzo.
FMS
El FMS es un módulo para lectura de datos Can Bus. Es decir, podemos obtener del vehículo muchos parámetros en tiempo real.

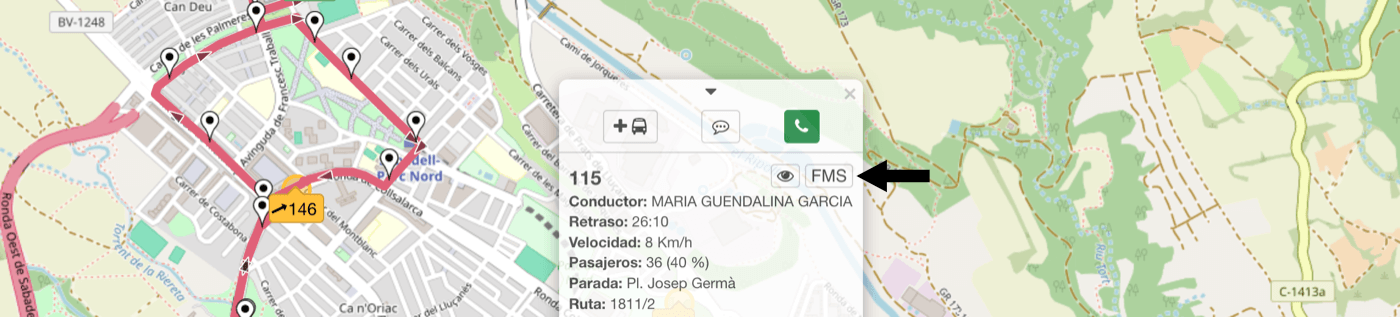

Si hacemos clic en el botón de que se encuentra al desplegar la información del vehículo se desplegará una ventana con la información obtenida del módulo a tiempo real.
Si queremos que el sistema nos muestre avisos del FMS, hacemos clic en Editar Avisos FMS y se nos desplegará la siguiente ventana.
Seleccionamos con el checkbox azul los parámetros de los que queremos generar aviso introducimos el número y pulsamos el botón .
Para resetear todo, clic a . (Los ajustes de avisos se guardan en el navegador. Si usamos un navegador diferente, tenemos que volver a editar los avisos).
Añadir refuerzo
Si al desplegar la información de bus hacemos clic en el botón del bus con el símbolo más se abrirá una ventana para añadir un bus de refuerzo en esa ruta.
Para recorrer, junto al vehículo original, los viajes que quedan por hacer, seleccionamos un vehículo disponible y un conductor disponible. Seleccionamos los viajes que queramos que haga y añadimos si queremos segundos de más respecto al vehículo original.
Pestaña Paradas

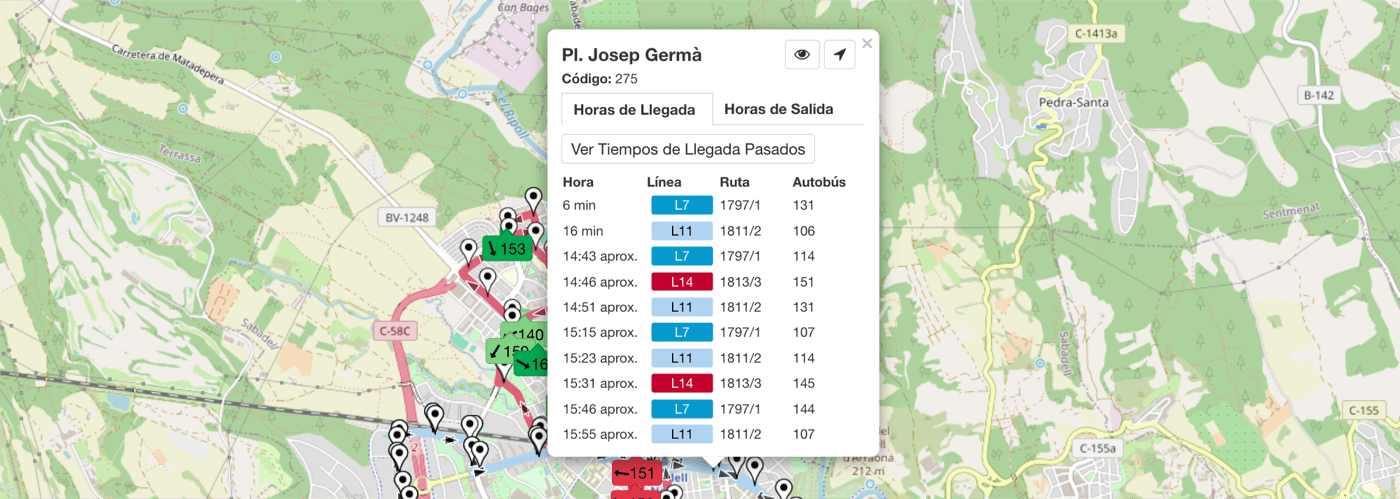

Si hacemos clic en las paradas, ya sea en el menú de la izquierda o en el mapa (representadas con una chincheta de posición ), se desplegará la información de hora de llegada y de salida en tiempo real. Esta información es la misma que se mostrará en las pantallas instaladas en la calle si las hubiera.
Desde la lista de paradas en el menú desplegable de la izquierda también podemos centrar la parada en el mapa haciendo clic en la diana . Y si hacemos clic en el candado la parada se verá siempre independientemente de la línea seleccionada.
En el menú que se despliega en el botón con los 3 puntos podemos encontrar las opciones de Mostrar paradas de ruta, que focaliza en el mapa solo las paradas de una ruta determinada, y Mostrar todas las paradas gestionadas por la agencia seleccionada.
Capas

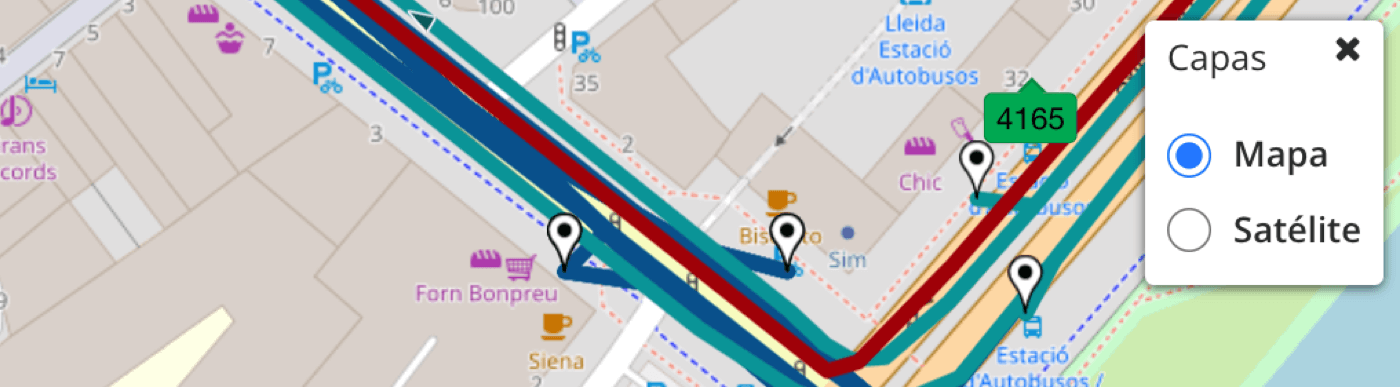

En la esquina derecha del mapa en el botón Capas podemos ver diferentes visualizaciones del mapa incluida la de Calidad del Aire.
Esquema de Líneas
En la vista del Cuadro de Mandos encontramos el acceso directo al Esquema de Líneas. Este esquema, al igual que el Mapa de Líneas, nos ayuda a visualizar los autobuses en tiempo real. Pero en este caso lo hace de manera esquemática, en forma de líneas verticales.
Pestaña Rutas
En la parte izquierda encontramos un menú de pestañas que nos ayuda a encontrar y seleccionar todo lo que aparece en la pantalla. La pestaña de Rutas funciona de la misma manera que lo hace la Pestaña Rutas en la vista Mapa de Líneas.
Pestaña Autobuses
La pestaña de Autobuses funciona de la misma manera que lo hace la Pestaña Autobuses en la vista Mapa de Líneas, pero con alguna diferencia. En este caso, se elimina el botón de centrarse en el vehículo y se sustituye por un menú desplegable con algunas funciones.
Pestaña Comunicación
A estas dos pestañas se les puede añadir una tercera de Comunicación, a través de la cual podemos realizar las siguientes acciones, en lo que respecta a Llamadas y Chats:
- Ver todas las Llamadas Pendientes que tengamos. El propio botón incluye un círculo rojo con el número de llamadas pendientes que tengamos.
- Acceder a los Históricos, tanto de Llamadas como de Chats.
- Hacer una llamada o abrir un chat.
La pestaña Comunicación incluirá un icono de warning cuando tengamos llamadas pendientes, para avisarnos de que ese apartado requiere atención.

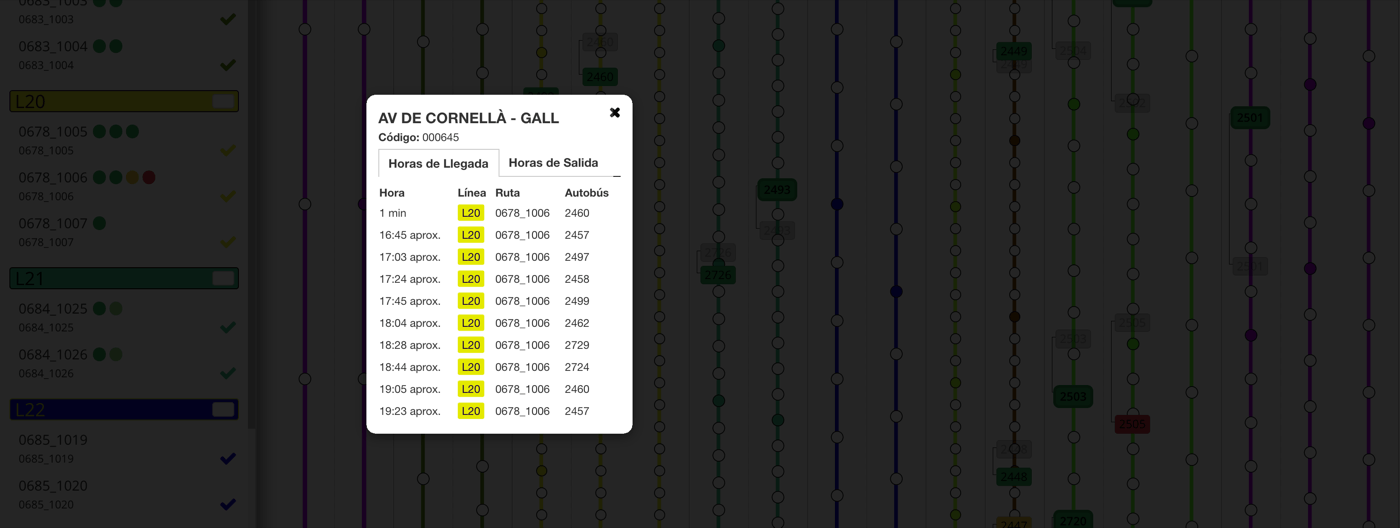

Los círculos dentro de las líneas representan las paradas, podemos pasar el ratón por encima para saber de qué parada se trata o hacer clic y desplegar información sobre el tiempo de llegada.
Los tiempos de llegada en Negrita indica que son teóricos. El resto son tiempos en tiempo real.
Para ver tiempos de llegada anteriores hacemos clic en Ver tiempos de llegada pasados y aparecerá un popup con los vehículos que ya han pasado por esa parada.
Paradas por distancia y Solo rutas activas
Haciendo clic en el desplegable de los 3 puntos encontramos dos checkboxes:
- Paradas por Distancia (es posible que su agencia la tenga activada por defecto). Esta opción nos permite visualizar los ejes con las paradas distribuídas proporcionadamente a la distancia que hay entre ellas. Las Paradas de Referencia se seguirán mostrando de la misma forma (un círculo del color de la Línea), sin embargo, las demás paradas se mostrarán como un pequeño rectángulo para poder acomodar visualmente las paradas cercanas.
- Solo Rutas Activas. Esta opción permite ocultar todas las rutas que no tengan un autobús programado en el día.
Visualización de autobuses
Dentro de las líneas podemos ver, en tiempo real, los autobuses en circulación, destacados mediante color del estado del vehículo (Ver apartado Mapa de Líneas para acceder a la leyenda de colores). Esta lista se puede desplegar también haciendo clic en el botón de información situado en la parte de arriba, a la izquierda del mapa. Los autobuses también incluyen una flecha que muestra el sentido en el que están circulando.
También al igual que en en Mapa de Líneas, junto al botón de información tenemos un botón con un icono de un megáfono y una exclamación . Si este botón aparece con fondo rojo significará que hay incidencias activas pendientes de revisión y haciendo click en él podremos acceder a la ventana de Incidencias.
Para mejorar la visualización, la etiqueta de cada autobús se distribuye ahora en dos posiciones:
- En el lateral izquierdo de cada eje se muestran los vehículos en tiempo real.
- En el lateral derecho se muestra la versión fantasma del autobús, que indica donde debería estar teóricamente.
Sobre la etiqueta que representa el vehículo aparece un número en gris, que representa el tiempo de retraso o adelanto (si este número es positivo, significará que el vehículo va retrasado, y si es positivo, adelantado).
Pasando el ratón por encima de la etiqueta de un autobús aparecerá un pequeño bocadillo con el tamaño del autobús y el nombre del conductor.
Al hacer click en la etiqueta de un autobús del Esquema de Líneas, se abrirá un desplegable con acciones disponibles para realizar con ese vehículo. Estas acciones incluyen:
- Detalle. Muestra la información detallada del autobús en tiempo real.
- Sustituir Autobús. Permite sustituir el vehículo que realiza la ruta.
- Asignar Conductor. Permite sustituir el conductor que realiza la ruta.
- Videovigilancia. Muestra las cámaras de videovigilancia en tiempo real.
- Añadir Refuerzo. Permite añadir un autobús de refuerzo. Haciendo click en esta opción, se abre una ventana de diálogo donde podemos elegir un vehículo y un conductor para añadir como refuerzo al viaje que está haciendo el autobús que hemos seleccionado (y a los demás viajes que tenga asignados).
- Viajes. Muestra todos los viajes programados para ese autobús.
- Comunicarse. Permite comunicarse con el autobús, abriendo la ventana de diálogo de chats o la pestaña llamadas, con el autobús automáticamente seleccionado.
- Destacar Autobús. Destaca el autobús haciendo que parpadee la etiqueta que lo representa.
En la parte de arriba de cada línea, junto al código de la Ruta, podemos ver un botón con un número, que indica cuántos autobuses están circulando por esa ruta. Si hacemos clic en este botón, se desplegará un popup con la lista de autobuses circulando en esa ruta, y su Status. En el caso de haber algún autobús que, estando programado, esté desconectado, no esté mandando señal GPS, esté perdido (fuera de la ruta) o el vehículo esté demasidado lleno, se mostrará un icono de exclamación en rojo junto al número de autobuses.
Al lado derecho de cada autobús también podemos ver un icono de 3 puntos que abrirá el mismo desplegable que podemos abrir haciendo click sobre la etiqueta del autobús que se mueve sobre el esquema de líneas.
Visualización de ejes
Los ejes se visualizan desde cualquier línea que forme parte de este. Los distinguiremos por el icono que se enseña al lado de cada ruta. Para mostrar el eje hacer clic en el icono y se pondrá en negro.
El tramo del eje se distingue porque la parte de la línea que pertenece al eje es más gruesa y es de color negro.
Si hacemos clic en el checkbox de Mostrar Autobuses del eje en esa línea se mostrarán todos los buses que estén pasando por allí. Los que no pertenecen a la línea se muestran en la parte izquierda de la línea.
